矿块振动筛组成结构的特点分析

更新时间：2018-01-19 点击次数：4029次

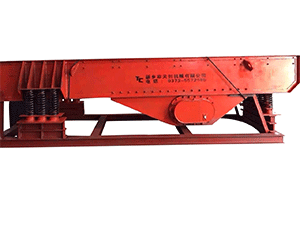

矿块振动筛是一种供烧结矿厂完成热烧结矿的分级和向冷却设备均匀给料作业而设计的振动筛，一般矿振动筛的尺寸规格都比较大。

矿块振动筛多为座式安装，采用双轴振动器振动。矿块振动筛的双轴振动器两根轴由两台电动机分别带动做反向自同步旋转，使矿块振动筛的筛箱产生直线振动。矿块振动筛的电动机安装在筛箱侧面的固定支架上，故电动机不参振。矿块振动筛的电动机和双轴振动器之间，两台双轴振动器之间均采用万向联轴器连接，万向联轴器同时具有角度和长度的补偿作用，可以满足筛机工作时电动机和振动器之间的相对位移要求。

根据电动机和振动器安装位置的不同，矿块振动筛可制定成上振式或下振式。矿块振动筛均配备二次隔振系统，对基础的动负荷较小，使用于有隔振减振要求，安装高度允许的场合。热矿筛筛箱的侧板与横梁采用良好耐热不锈钢制造，主受力板和侧板的连接，侧板和横梁的连接采用环槽铆钉铆接，连接紧固可靠。热矿振动筛工作时，筛板直接与高温物料接触，要求有较好的耐磨、耐热性能，故采用耐热合金铸钢。工作时热矿筛的筛板会受热膨胀，筛板固定装置采用斜插紧固，并设有热补偿机构，可保证工作温度状态下，热矿筛筛板固定牢靠，筛板拆装也比较方便。
